今回始めてHPE ML110 Gen11にVROC(インテル® Virtual RAID on CPU)を設定してみました。
よくわからない選択があって困ります。
VROCの設定方法を調べてみたけど、イマイチよく解らなかったのです。
なので以下の手順でできましたが、選択の内容が解っていません(要するに適当)。
そこをご理解頂いた上でご覧ください。
ドライバのダウンロード
まず初めにHPEのホームページにあるサポートからドライバをダウンロードします。
HPE ML110 Gen11の場合はこちら
![](https://linkgear.jp/uploads/2024-02-01_141651-780x585.jpg)
今回の私の機種の場合は「Windows x64 for sSATA SSD」が必要で、「直接ダウンロードリンク」のURLをクリックします。
![](https://linkgear.jp/uploads/2024-02-01_142533-780x511.jpg)
開いたページから「ソフトウェアのダウンロード」をクリックします。
![](https://linkgear.jp/uploads/2024-02-01_142558-780x546.jpg)
一番下のexeだけでいいのですが、すべて選択されているのが推奨なので、そのままで「ダウンロード」をクリックしました。
ダウンロードが完了したらexeファイルを解凍してUSBメモリに保存します。
保存したUSBメモリをHPE ML110 Gen11に接続し、サーバの電源を入れます。
先にサーバの電源を入れちゃうとUSBメモリが認識されないので注意が必要です。
起動の途中で「F9」キーを押してシステムユーティリティを表示すします。
VROCの設定
![](https://linkgear.jp/uploads/IMG_7413-780x447.jpg)
「システム構成」をクリックします。
![](https://linkgear.jp/uploads/IMG_7414-780x447.jpg)
「Intel(R) VROC sSATA Controller」を選択します。
何故「Intel(R) VROC sSATA Controller」なのかが解らなかったのですが、他の「Intel(R) VROC SATA Controller」や「Intel(R) VROC tSATA Controller」を選ぶと次の画面がでるのです。
![](https://linkgear.jp/uploads/IMG_7416-780x449.jpg)
「No disks connected to system」と表示されるので使えないのだなと。
結局、「Intel(R) VROC sSATA Controller」しか次へは進めないので、上に戻って「Windows x64 for sSATA SSD」のドライバをダウンロードした次第です。
![](https://linkgear.jp/uploads/IMG_7417-780x445.jpg)
「Create RAID Volume」をクリックします。
![](https://linkgear.jp/uploads/IMG_7418-780x446.jpg)
上の画像の赤枠部分が入力が必要な項目です。
![](https://linkgear.jp/uploads/IMG_7419-780x450.jpg)
「Name」は適当に名前をつければよいかと思いますが、初期値で入っていた「Volume0」のままにしておきました。
「RAID Level」はRAID0 (Stripe)かRAID1 (Mirror)の選択が可能です。
RAID1を選択します。
![](https://linkgear.jp/uploads/IMG_7421-780x447.jpg)
「Select Disks」では選択肢が「x」だけなので「x」を選択します。
![](https://linkgear.jp/uploads/IMG_7422-780x448.jpg)
入力が完了したら「Create Volume」をクリックします。
![](https://linkgear.jp/uploads/IMG_7423-780x449.jpg)
「ドライブのデータが消えちゃうよ」との確認画面が表示されるので「Yes」をクリックします。
![](https://linkgear.jp/uploads/IMG_7424-780x449.jpg)
ここで保存をしたいところですが、「F10:保存」ボタンも「F12:保存して終了」ボタンもクリックできません。
終了ボタンを2回押す、または画面右上の「システムユーティリティ」をクリックして、最初のメニュー画面に戻ります。
![](https://linkgear.jp/uploads/IMG_7425-780x441.jpg)
「f12:保存して終了」ボタンをクリックします。
![](https://linkgear.jp/uploads/IMG_7426-780x443.jpg)
確認画面が出るので「はい・変更の保存」をクリックします。
サーバの再起動中に「F11 Boot Menu」を押して「ワンタイムボートメニュー」を表示します。
![](https://linkgear.jp/uploads/IMG_7429-780x451.jpg)
DVDドライブにWindows Serverのインストールディスクをセットし、ワンタイムブートメニューの「・・・HPE DVDROM DUD1N」を選択します。
Windowsのインストール
VROCを設定するとWindowsのインストールで「Intelligent Provisioning 」からOSのインストールをすることはできません。
DVDからのインストールとなります。
このときに先頭の方でダウンロードしたドライバが必要となります。
![](https://linkgear.jp/uploads/IMG_7430-780x447.jpg)
サーバが起動し、この画面が表示されたら素早くエンターキーを押します。
![](https://linkgear.jp/uploads/IMG_7433-780x436.jpg)
DVDの読み込みが始まります。
![](https://linkgear.jp/uploads/IMG_7434-780x450.jpg)
Windowsのインストール画面が表示されます。
「次へ」をクリックします。
![](https://linkgear.jp/uploads/IMG_7435-780x448.jpg)
「今すぐインストール」をクリックします。
![](https://linkgear.jp/uploads/IMG_7436-780x447.jpg)
![](https://linkgear.jp/uploads/IMG_7437-780x444.jpg)
Windows Server 2022 Standard (デスクトップ エクスペリエンス) を選択して「次へ」をクリックします。
(デスクトップ エクスペリエンス) ではない方を選択するとGUIのない、コマンドから操作するWindowsになるので注意してください。
![](https://linkgear.jp/uploads/IMG_7438-780x449.jpg)
承認にチェックを入れ「次へ」をクリックします。
![](https://linkgear.jp/uploads/IMG_7439-780x449.jpg)
「カスタム・・・」を選択します。
![](https://linkgear.jp/uploads/IMG_7440-780x447.jpg)
「ドライバの読み込み」をクリックします。
![](https://linkgear.jp/uploads/IMG_7441-780x445.jpg)
「参照」をクリックします。
![](https://linkgear.jp/uploads/IMG_7442-780x437.jpg)
USBドライブを選択して「OK」をクリクします。
![](https://linkgear.jp/uploads/IMG_7443-780x449.jpg)
ドライバが表示されるので選択して「次へ」をクリックします。
![](https://linkgear.jp/uploads/IMG_7445-780x448.jpg)
「次へ」をクリックします。
![](https://linkgear.jp/uploads/IMG_7446-780x448.jpg)
Windowsのインストールが始まります。
これ以降はいつもの通りなので省略します。
Intel VROC Strage Management Applicastion のインストール
以下はWindowsのインストールが完了してログイン後の話となります。
VROCの稼働を確認するツールがあったほうが良いかと思い「Intel VROC Strage Management Applicastion」をインストールしました。
![](https://linkgear.jp/uploads/2024-02-01_141652-780x585.jpg)
ドライバをダウンロードした画面の「表2.Microsoft Windows用インテルVROC UI」欄があるので、そこから「Windows x64 UI」の直接ダウンロードリンクをクリックしてダウンロードします。
ダンロードしたファイルをダブルクリックしてインストールをします。
![](https://linkgear.jp/uploads/1-780x585.jpg)
![](https://linkgear.jp/uploads/1-1-780x585.jpg)
![](https://linkgear.jp/uploads/1-2-780x585.jpg)

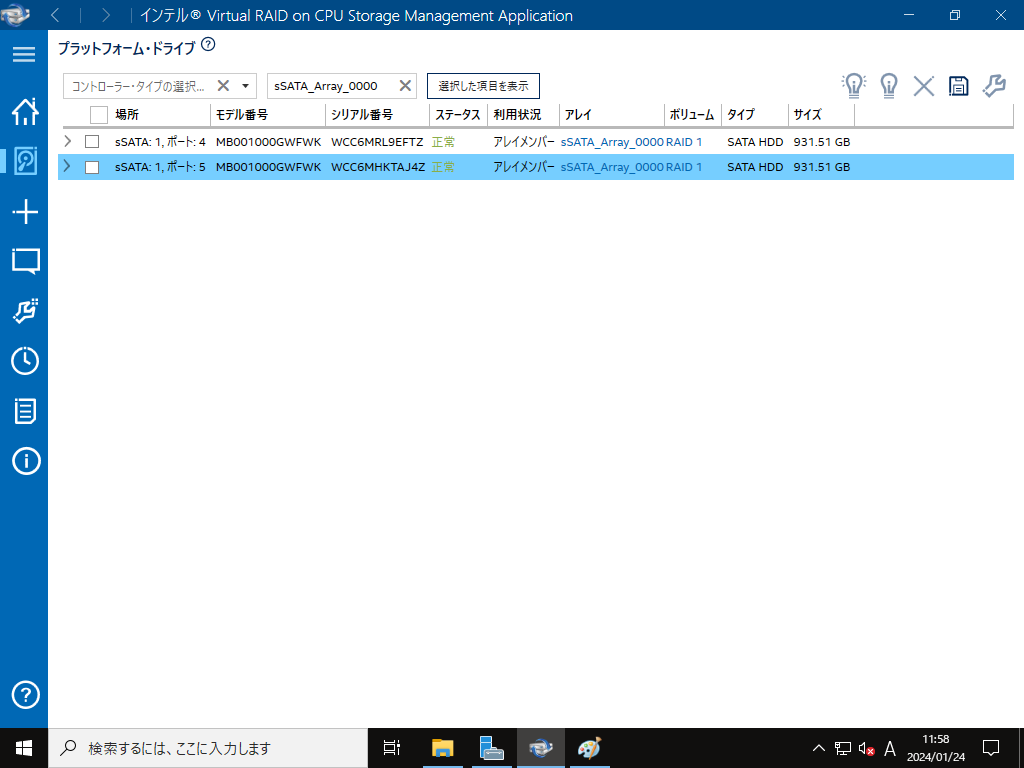

インストールしたアプリを起動するとこのような画面が表示されます。
ここでVROCが正常に稼働しているか確認ができます。
私自身がよくわかっていない点が多々ありますが、これでVROCのインストールはできているようです。
しかし、もう少し勉強が必要ですね。。。
